Ki sa ki se yon kabinè distribisyon fotovoltaik?
Yon kabinè distribisyon se yon kabinè nan sistèm pouvwa a ki responsab pou distribye enèji elektrik ak liy elektrik, kontwole ekipman elektrik, ak entegre eleman elektrik pou kontwòl.

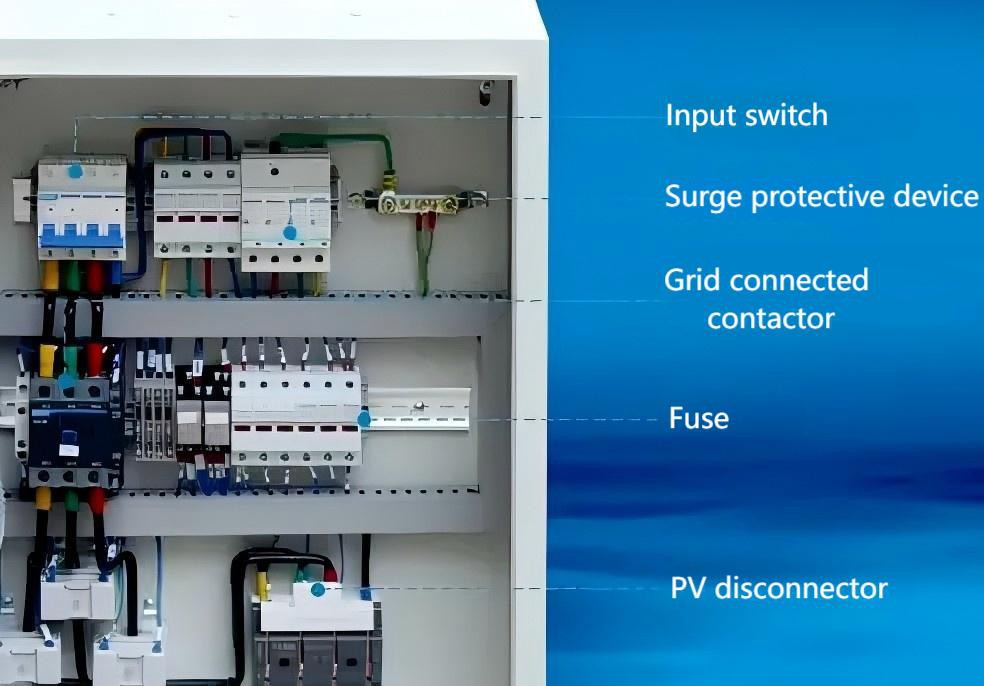

Yon bwat distribisyon jeneralman konsiste de yon kò bwat, disjoncteurs, pwoteksyon ovèvoltaj ak undervoltage reset pwòp tèt ou, pwoteksyon vag, disjoncteurs backup pou pwoteksyon vag, ak switch izolasyon.

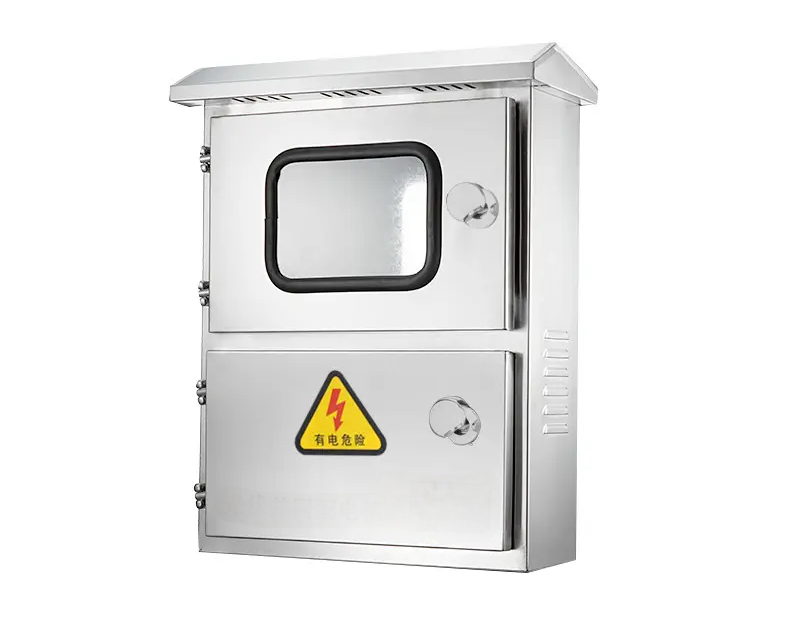

Materyèl bwat komen yo se sitou bwat asye pur ak bwat fèy galvanised. Avantaj ki genyen nan kò bwat asye pur yo se rouye ak prevansyon korozyon, ki enpèmeyab ak pousyè tè, ki solid ak dirab, enstalasyon fasil, elatriye; Avantaj ki genyen nan bwat tòl galvanised yo se rouye ak prevansyon korozyon, bèl ak dirab aparans, ak pri ki ba.

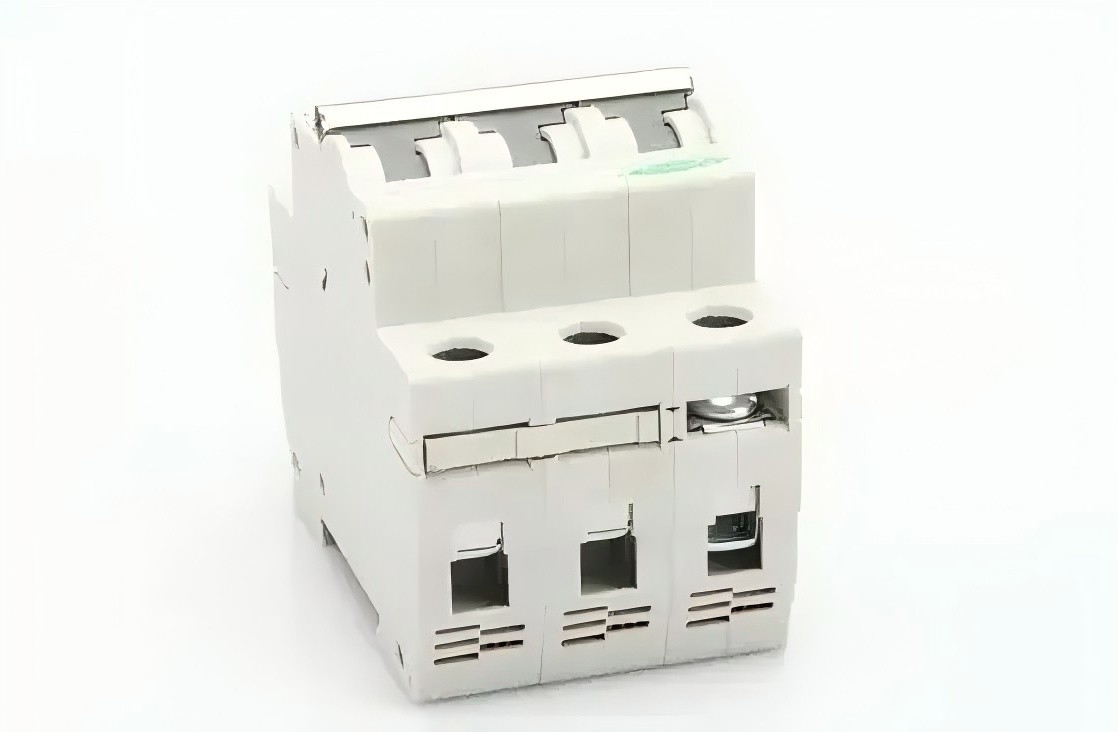

Fonksyon prensipal yon disjoncteurs se koupe kous la apre yon kous kout oswa surcharge. Dapre vòltaj la, li divize an yon sèl-faz 220V ak twa-faz 400V. Espesifikasyon komen tankou 16A, 25A, 32A, 40A, 50A, ak 63A yo chwazi ki baze sou aktyèl la rated.
Non konplè pwoteksyon aktyèl rezidyèl aksyon se aparèy pwoteksyon aktyèl rezidyèl, ki sitou detekte aktyèl nòmal nan aparèy pwoteksyon aktyèl rezidyèl pou aplike pwoteksyon aktyèl rezidyèl.
Fonksyon pwoteksyon ovèvoltaj ak undervoltage reset pwòp tèt ou a se dekonekte otomatikman (ak yon limyè wouj limen pandan pwoteksyon) lè vòltaj liy lan depase ranje pwoteksyon pwòp li yo, kidonk koupe ekipman pou pouvwa a; Lè yo detekte vòltaj liy lan tounen nan seri nòmal la, li ka otomatikman fèmen.

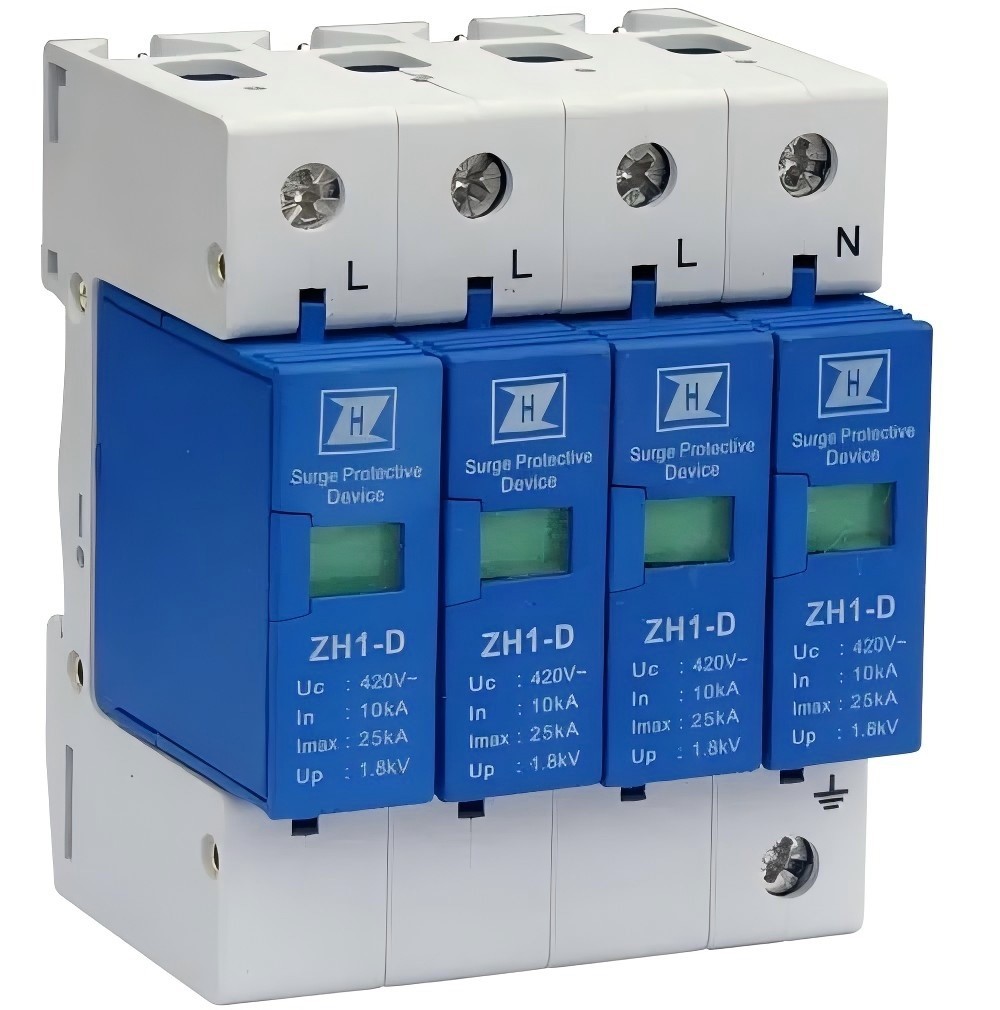

Pwoteksyon vag, ke yo rele tou parasè zèklè, parasè zèklè, elatriye, se yon aparèy elektwonik ki bay pwoteksyon sekirite pou divès kalite ekipman elektwonik, enstriman, ak liy kominikasyon. Prensip travay la se ke lè yon vag aktyèl oswa vòltaj toudenkou rive nan yon sikwi elektrik oswa liy kominikasyon akòz entèferans ekstèn, pwoteksyon vag la ka fè ak devye nan yon tan trè kout, evite domaj nan lòt aparèy nan kous la ki te koze pa vag la. .
Izolasyon switch ak switch kouto ka asire izolasyon serye ant varyateur la ak griy elektrik la nan evènman an nan yon echèk sistèm fotovoltaik oswa antretyen.

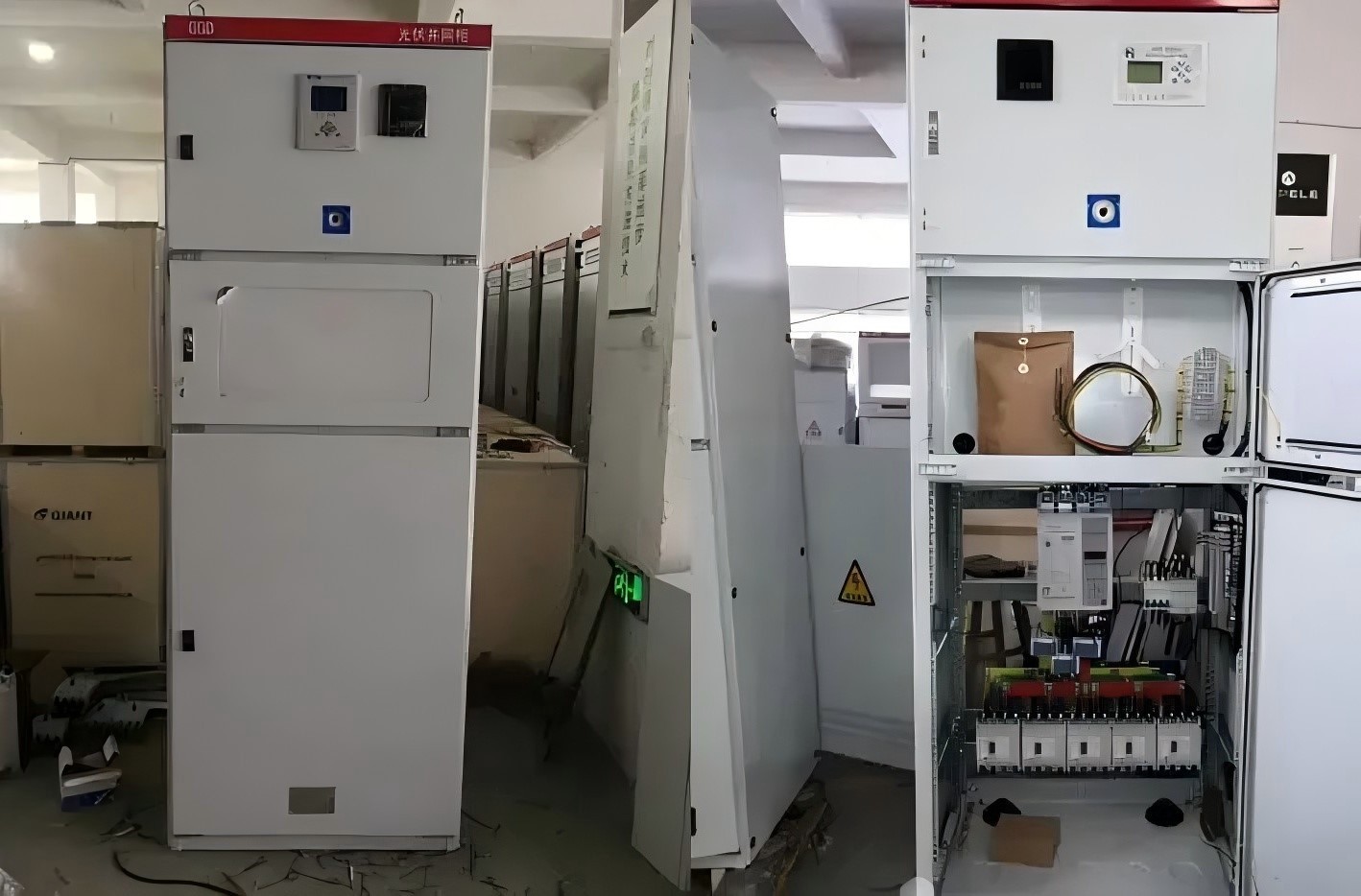

Kabinè distribisyon fotovoltaik yo divize an kabinèt distribisyon DC ak kabinè distribisyon AC dapre fòm ond vòltaj.
Kabinè distribisyon DC a pwensipalman itilize pou konvèje opinyon DC pouvwa soti nan modil fotovoltaik epi konekte yo nan varyateur oswa dirèkteman bay lòt chaj DC (tankou pil, sous pouvwa chaje, elatriye). Inite siveyans entèlijan yo ka configuré jan sa nesesè pou detekte vòltaj la ak aktyèl nan tout sikui konvèje, fasilite jesyon sistèm.
Fonksyon prensipal kabinè distribisyon kominikasyon nan sistèm distribisyon estasyon fotovoltaik pouvwa a se chanje varyateur backup la, asire ekipman pou pouvwa nòmal sistèm fotovoltaik la, epi tou mezire enèji elektrik liy lan.
An menm tan an, kabinè distribisyon fotovoltaik AC ekipe ak pwoteksyon zèklè, jenerasyon pouvwa, ak aparèy mezi elektrisite ki baze sou chaj itilizatè aktyèl la ak paramèt elektrik sistèm fotovoltaik la. Li se tou ekipe ak mèt enèji entèlijan ak kominike ak sistèm nan siveyans atravè RS485.
Gen plizyè metòd enstalasyon pou bwat distribisyon:
Enstalasyon miray la se ranje bwat distribisyon an sou miray la. Metòd enstalasyon sa a bezwen konsidere kapasite chaj-pote miray la ak si materyèl la ak estrikti nan miray la apwopriye pou enstalasyon. Anjeneral, plant fotovoltaik nan kay la oswa ti-echèl plant elektrik fotovoltaik pral sèvi ak enstalasyon miray la.
Enstalasyon bracket se enstale bwat distribisyon an sou bracket la pou fil elektrik fasil ak antretyen. Anjeneral yo itilize pou gwo-echèl plant elektrik fotovoltaik.
Enstalasyon tè refere a mete kabinè distribisyon an sou tè a, pran an kont konstriksyon enfrastrikti, epi li apwopriye pou estasyon pouvwa gwo echèl.
Bwat distribisyon an bezwen bon vantilasyon pou anpeche ekipman surchof. Lè w ap enstale yon bwat distribisyon, li nesesè pou w konsidere si gen ase espas alantou li epi si gen ase ouvèti vantilasyon.
Kit li se enstalasyon miray oswa bracket, li dwe asire yo dwe estab epi anpeche souke. Lè w ap enstale bwat distribisyon an, li nesesè asire ke materyèl la ak estrikti bracket la ka kenbe tèt ak pwa bwat distribisyon an ak kenbe tèt ak enfliyans nan anviwònman an ekstèn.
Lè w ap enstale bwat distribisyon an, li nesesè mete etikèt sou chak kab ak ekipman, epi endike klèman enstriksyon yo sou bwat distribisyon an. Sa a ka fasilite antretyen ak operasyon nan lavni, evite erè ki te koze pa etikèt ki pa klè.
