Anjeneral pale, elektrisite ki te pwodwi pa sistèm fotovoltaik priyorite pou itilize pa chaj. Lè jenerasyon fotovoltaik pouvwa a depase konsomasyon elektrisite chaj la, pral gen elektrisite ranvèse ap koule tankou dlo nan griy la, ke yo rekonèt kòm "kouran ranvèse". Griy elektrik la gen règleman strik sou koneksyon an kadriyaj nan jenerasyon pouvwa fotovoltaik, ak san otorizasyon ranvèse koneksyon kadriyaj pouvwa ap fè fas a penalite ki enpòtan. Pandan se tan, pou pwojè fotovoltaik ki pa mande pou aksè entènèt, pwoteksyon kont rflu se kle nan reyalize oto-sifizans nan enèji vèt.
Se konsa, ki sa ki anti rflu? Ki prensip k ap travay ak solisyon li yo?
1. Ki sa ki prevansyon backflow?
Nan yon sistèm fotovoltaik, pwodiksyon elektrisite DC soti nan modil fotovoltaik konvèti nan elektrisite AC pa yon varyateur pou itilize pa chaj la; Lè jenerasyon pouvwa a nan sistèm fotovoltaik la pi gran pase pouvwa chaj la, akòz enkapasite chaj la konplètman absòbe elektrisite ki te pwodwi pa fotovoltaik la, elektrisite depase an ap koule nan griy la nan direksyon opoze a, sa ki lakòz "koule ranvèse. ". Yon sistèm fotovoltaik ak fonksyon anti rflu ka alè diminye pouvwa pwodiksyon varyateur la lè jenerasyon pouvwa a depase pouvwa chaj la, yo nan lòd yo diminye jenerasyon an jeneral pouvwa nan sistèm nan, asire ke elektrisite ki te pwodwi pa fotovoltaik la itilize sèlman pa la. chaj, epi evite depase elektrisite k ap koule nan kadriyaj la.
2. Poukisa li nesesè pou enstale mezi anti rflu?
Anjeneral pale, gen plizyè rezon ki fè li nesesè enstale anti rflu:
① Restriksyon politik griy elektrik.Akòz politik ak kapasite pote pouvwa griy la, somRejyon yo pa gen dwa konekte ak griy la. Koneksyon ranvèse pouvwa san otorizasyon pral fè fas a sanksyon ki enpòtan;
② Grid konekte limit pouvwa.Griy elektrik la gen restriksyon strik sou pouvwa ki konekte nan griy la. Si depase elektrisite a sou fòm piki dirèkteman san kontwòl, li pral gen yon enpak sou griy elektrik la;
③ Prensip itilizasyon pwòp tèt ou epi pa konekte elektrisite sipli ak entènèt la.Sistèm jenerasyon fotovoltaik pouvwa a bezwen asire ke elektrisite pwodwi a se preferansyèlman apwovizyone nan chaj lokal yo. Si chaj lokal yo pa ka konsome, yo dwe itilize aparèy anti-reflu pou anpeche depase elektrisite tounen nan griy la.
3. Prensip k ap travay nan anti backflow
Nan aplikasyon pratik, yo jwenn pouvwa an tan reyèl, mayitid aktyèl la ak direksyon liy lan lè w enstale yon kontè kontreflu ak transfòmatè CT sou otobis liy k ap rantre nan kay la. Lè yo detekte yon kouran k ap koule nan kadriyaj la (kouran ranvèse), kontè kont rflu a transmèt done pouvwa ranvèse nan varyateur la atravè kominikasyon RS485. Inverter la reponn an segonn apre li fin resevwa kòmandman an, diminye pouvwa pwodiksyon varyateur la epi kenbe aktyèl la ap koule soti nan estasyon elektrik fotovoltaik la nan griy la tou pre 0, kidonk reyalize anti rflu epi li pa voye depase elektrisite nan griy la. .
4. Anti backflow solisyon
Toujou peye atansyon sou aplikasyon teknik varyateur nan pwojè fotovoltaik, epi konbine ekipman diferan tankou varyateur fotovoltaik, kontè kont rflu, ak bwat anti rflu pou fòme solisyon anti rflu apwopriye pou diferan senaryo.

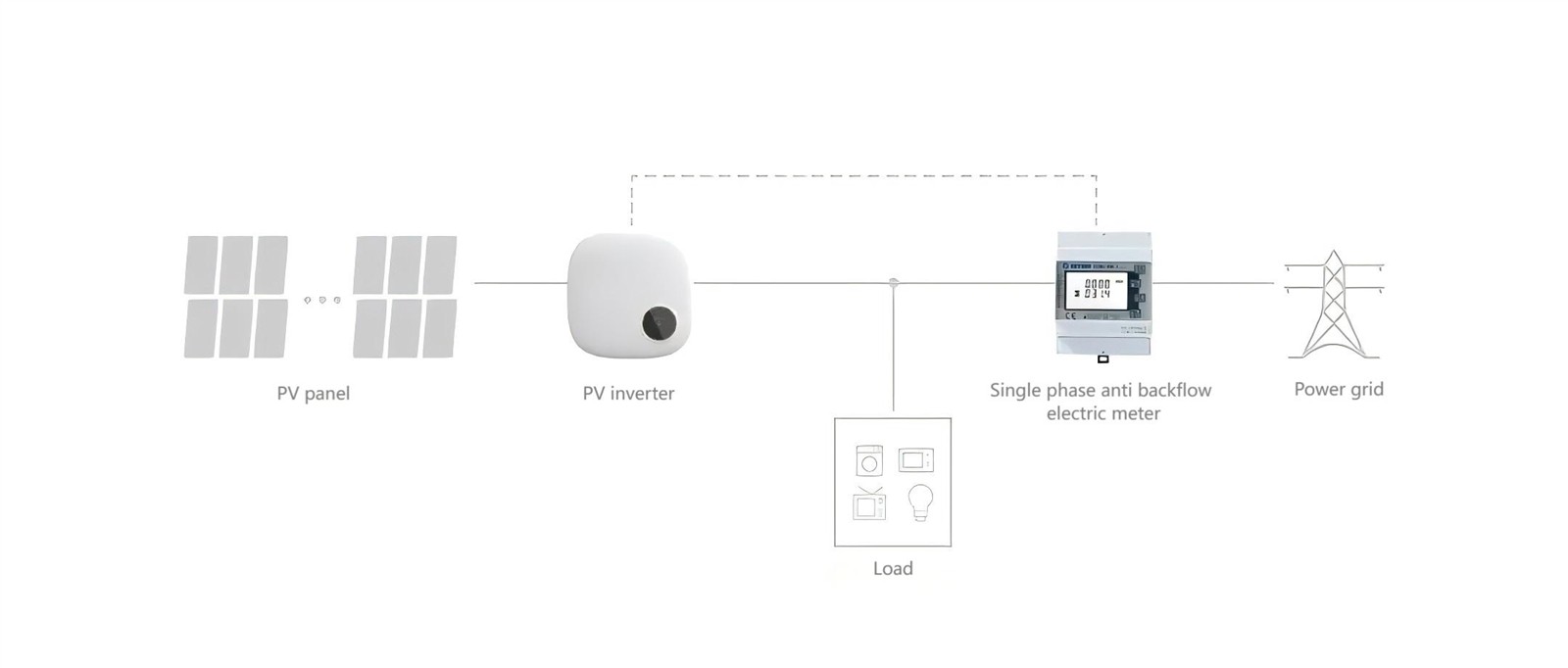

(1) Solisyon pou yon sèl faz sistèm anti rflu
Ekipman obligatwa:fotovoltaik kadriyaj konekte varyateur, kont kontè rflu, liy kominikasyon ant mèt ak varyateur. Konplo sa a apwopriye pou senaryo fotovoltaik nan kay la sèlman.
(2) Solisyon pou yon sèl machin twa-faz anti rflu sistèm
Pou envèstisè ki konekte nan griy ki ba-pouvwa nan kay la, yo ka itilize dirèkteman yon kontè kontretour DC kont. Se tèminal pwodiksyon AC varyateur la ki konekte dirèkteman ak mèt la ak Lè sa a, konekte nan pwen an koneksyon kadriyaj pou reyalize anti rflu; Pou kadriyaj ki gen gwo pouvwa konekte varyateur, li nesesè yo detekte aktyèl la sou kadriyaj la konekte otobis nan transfòmatè CT, pwopòsyonèl diminye aktyèl la nan transfòmatè, epi konekte li nan kontè kont rflu pou reyalize aktyèl ak mezi pouvwa nan pwen an koneksyon kadriyaj.

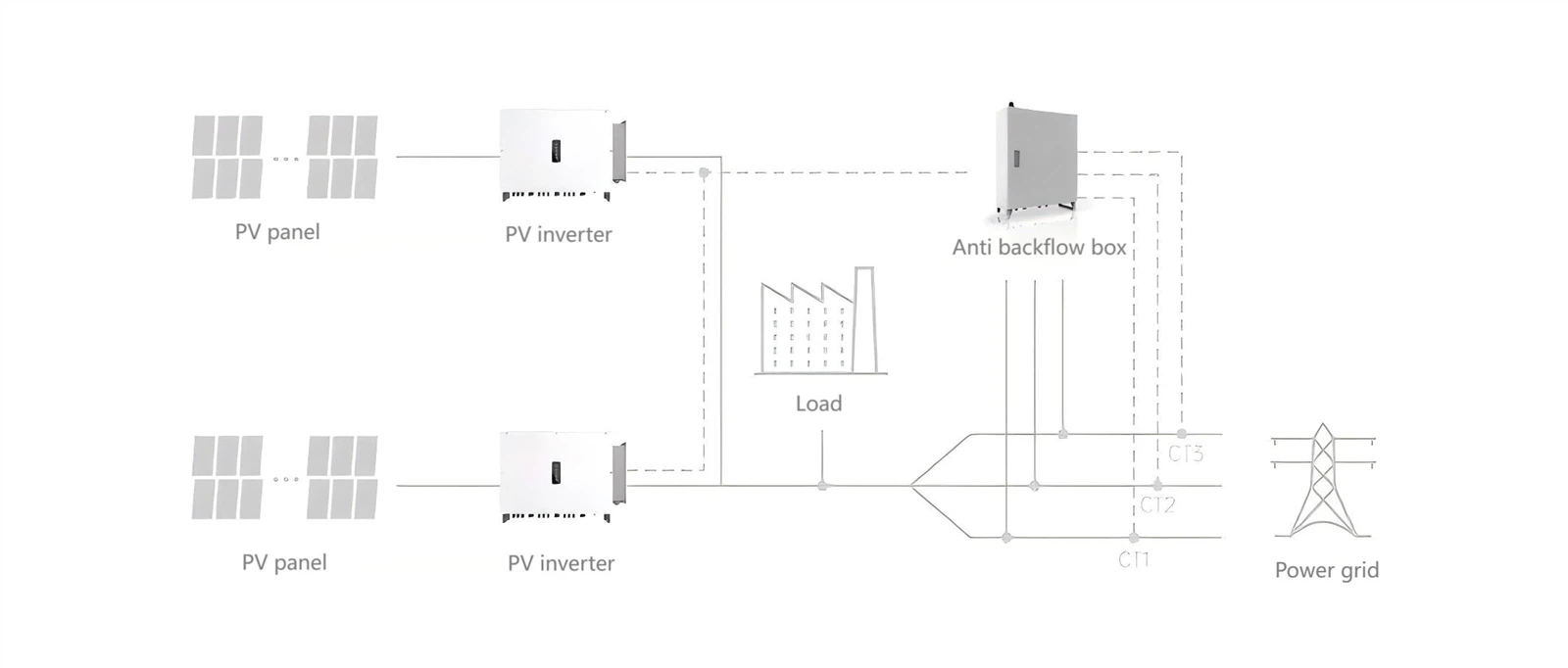

(3) Multi machin anti backflow sistèm solisyon
Onduleur miltip yo konekte nan seri atravè koòdone kominikasyon ak pèseptè done, apwopriye pou mòd machin milti, ak fonksyon pi pwisan ak pi gwo kapasite.
Rezime
Solisyon an anti rflu ka efektivman satisfè kondisyon politik yo nan "koneksyon gri san fidbak" nan sèten rejyon yo. Anplis de sa, anti backflow ka optimize ekonomi, amelyore efikasite itilizasyon enèji, ak adapte yo ak devlopman teknolojik ak chanjman politik pandan y ap asire operasyon ki estab nan griy elektrik la ak amelyore sekirite sistèm.
